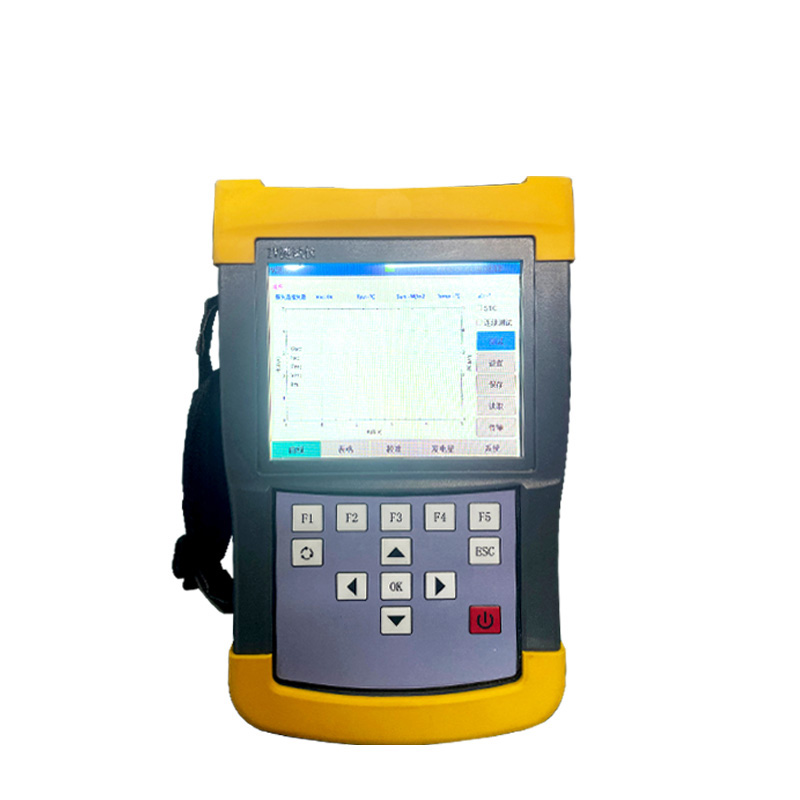

光伏組件IV曲線測試儀是專用于現場檢測光伏組件性能的便攜設備，可快速繪制電流-電壓特性曲線并獲取開路電壓、短路電流等參數，該設備支持1000W范圍內組件與組串的發電效率與轉化率精準檢測，適用于電站驗收、運維故障診斷等場景。

光伏組件IV曲線測試儀是光伏電站建設、驗收與運維環節中的核心檢測工具，其核心功能在于通過現場測量光伏組件的電流-電壓特性曲線，快速評估組件的實際發電性能與健康狀態。該設備能夠在自然光照條件下，直接對安裝于屋頂、地面或復雜地形中的光伏組串進行測試，無需拆卸或移動組件，大幅提升了現場檢測的效率。

在參數測量方面，IV曲線測試儀可單次掃描同步獲取開路電壓、短路電流、峰值功率、填充因子等關鍵參數。以典型型號為例，其電壓測量范圍覆蓋5V至2000V，電流檢測能力達0.01A至40A，能夠適應從單塊組件到大型組串的不同測試需求。部分高精度型號的電壓測量準確度可達±0.5%以內，電流測量準確度達±0.2%，確保了檢測數據的可靠性。

對于發電效率的評估，該設備通過集成輻照度傳感器與溫度探頭，可實時監測環境輻照度、組件背板溫度等參數，并自動將實測數據轉換為標準測試條件下的標稱值。這一功能使得在不同天氣、不同時段測量的數據具有可比性，為系統效率分析提供了統一基準。測試儀內置的光伏組件型號數據庫覆蓋了市場主流產品，當檢測到未知組件時，系統可通過曲線特征自動匹配相近型號，無需人工輸入組件參數即可完成識別與比對。

在檢測能力上，現代IV測試儀采用電子負載與高速采樣技術，單次IV曲線掃描時間可縮短至10秒以內，數據采集點高達2048個，能夠精細捕捉曲線拐點與異常特征。針對1000W以內的組件與組串，設備可在0.1W至1000W的功率范圍內實現精確測量，轉換至STC條件下的功率精準度優于±3%，滿足現場對發電效率與轉化率的真實評估需求。

該設備的現場適用性體現在多個方面：輕量化設計使主機重量降至2.3公斤以下，內置鋰電池支持連續工作8小時以上；防護等級達到IP67，可在-10℃至50℃的環境中穩定運行；無線通信功能允許在100米范圍內遠程操控，配合條形碼掃描器可實現組件信息與測試數據的自動關聯。

在光伏電站的全生命周期管理中，IV曲線測試儀廣泛應用于組件到貨驗收、安裝調試、定期巡檢與故障排查等場景。通過分析IV曲線的形態異常，如臺階、凹陷或多峰現象，可精準識別組件熱斑、隱裂、旁路二極管故障及串聯失配等問題。對于分布式光伏項目，該設備能夠快速定位因陰影遮擋、線路老化導致的功率損失，為系統優化提供數據支撐。

隨著光伏行業對運維精細化要求的提高，IV曲線測試儀正與云平臺、智能分析軟件深度融合。測試數據可通過無線網絡上傳至管理系統，自動生成檢測報告與性能趨勢分析，為電站資產管理與交易評估提供客觀依據。這一發展方向進一步強化了IV測試在光伏系統高效運行與價值保障中的關鍵作用。
