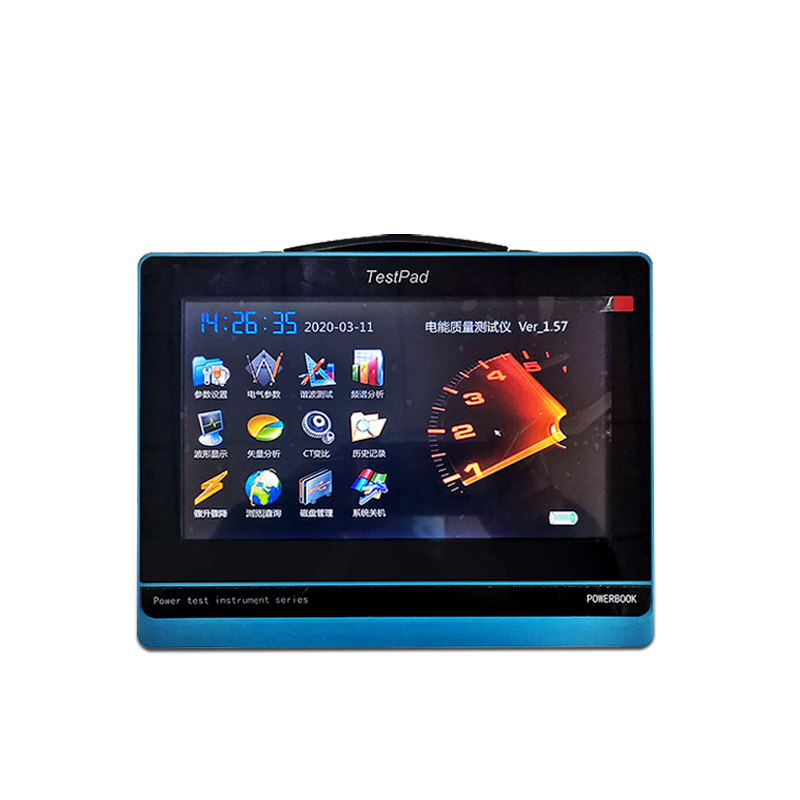

平板式電能質量測試儀是一種便攜式現場檢測設備，可同步測量電壓電流幅值、相位、頻率及功率等多種參數。其具備四路電壓與四路電流輸入通道，操作簡便，常用于實地評估電網電能質量狀況。

平板式電能質量測試儀的核心功能在于對多項電氣參數進行同步、高精度測量。設備能夠?qū)崟r(shí)測量電壓與電流的真有效值，并準確捕獲兩者之間的相位差?；谶@些基礎數據，儀器可進一步計算出頻率、有功功率、無功功率、視在功率以及功率因數等關鍵指標。這種綜合測量能力為全面評估一段電路或一個節點的電能狀況提供了完整的數據集。

該儀器的顯著特點是其多通道輸入能力。配備的四個獨立的電壓通道和四個電流通道，允許測試人員同時對三相電路及零線進行測量。這種設計對于分析三相不平衡、評估中性線電流以及完整記錄整個系統的實時用電狀態至關重要。所有通道的同步采樣確保了各參數間相位關系的高度準確，使得諧波分析、功率計算等高級分析結果更為可靠。

設備的平板式集成化設計，使其特別適合現場試驗與檢測工作。它將顯示單元、操作界面與測量主機融為一體，省去了連接外部電腦的繁瑣步驟。測試人員可攜帶設備直接前往配電室、生產車間或設備安裝現場，進行快速接線與測量。直觀的觸摸屏界面便于參數設置與數據查看，提升了現場工作效率。

在實際應用中，該測試儀主要用于了解和診斷電網電能質量的實際情況。它可以幫助工程師發現電壓暫降、驟升、諧波含量超標、功率因數過低等問題。通過對用電設備投切前后的參數對比，可以評估其對電網的影響。記錄的穩態與暫態數據，為供用電雙方的爭議仲裁、能效評估以及電氣故障排查提供了客觀依據。

為確保測量準確性，使用時需注意正確連接電壓線與電流傳感器，并根據被測信號的大致范圍選擇合適的量程。定期對設備及其電流鉗進行校準，是維持其長期測量精度的必要環節。

綜上所述，平板式電能質量測試儀以其多通道同步測量與便攜易用的特點，成為了現場電能質量檢測與日常用電巡查的實用工具。它直接反映了電網與用電設備交互過程中的各類電氣參數，為保障供電可靠性、提升電能利用效率及維護用電設備安全提供了重要的數據支持。
