電能質量檢測儀具備4個電壓和4個電流通道同時測量能力，可檢測電壓電流幅值、相位、頻率、功率及2-64次諧波含量，適用于發變用各個環節的電能質量分析。

電能質量檢測儀是對電網運行質量進行檢測及分析的專用儀器，主要用于測量電壓偏差、頻率波動、諧波畸變、三相不平衡等電能質量問題。該儀器具有多通道測量能力，通常配置4個電壓通道和4個電流通道同時工作，可在同一時間點獲取完整的電力參數數據。這種多通道同步采樣的設計在現場測試中具有顯著優勢，能夠同時測量三相電壓和電流信號，避免了分時測量帶來的時間差誤差。

從功能參數來看，電能質量檢測儀可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等多種電氣參數。在諧波分析方面，該類儀器通?？蓽y(cè)量2至64次的電壓諧波和電流諧波含量，部分型號甚至可測量高達63次諧波的含有率和諧波總畸變率。此外還可測量電壓波動與閃變、電壓不平衡度等指標。電能質量分析儀是一種同時具備電參量測試、矢量分析功能的綜合型測試儀器。

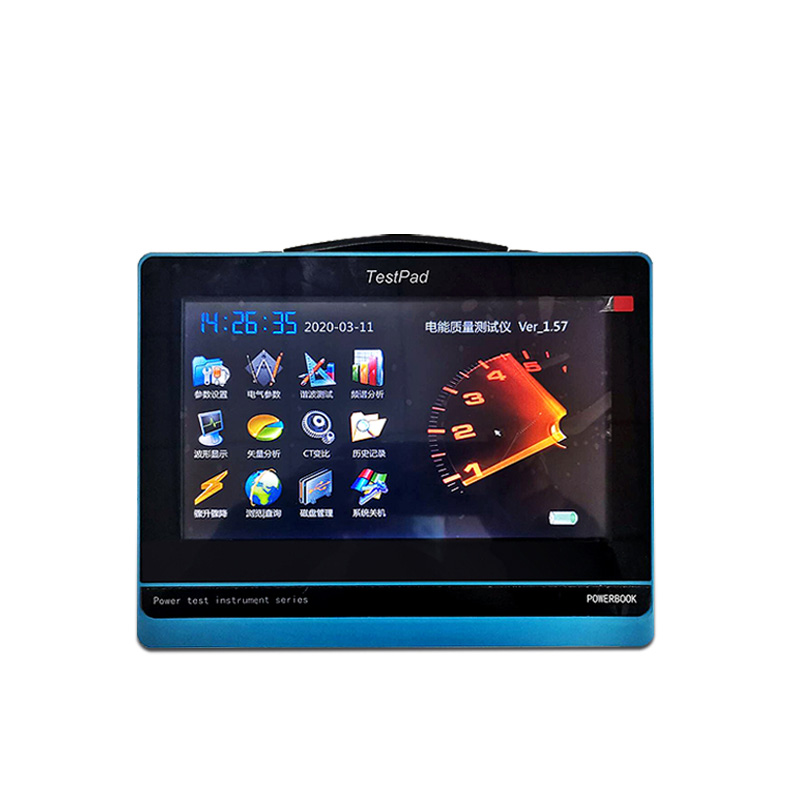

電能質量檢測儀根據使用場景主要分為便攜式和在線式兩類。便攜式電能質量分析儀體型小、重量輕，便于攜帶到現場進行故障排查和數據采集，通常配備大屏幕液晶顯示和觸摸屏操作，用戶可在現場快速查看三相電壓電流波形、諧波柱狀圖等數據。在線式電能質量監測裝置則側重于7×24小時連續監測，通常安裝在變電站、并網柜等位置，具備遠程通信能力，可實時上傳數據至后臺系統，并對電壓暫降、暫升、中斷等事件進行自動記錄。

電能質量檢測儀適用于電力系統的發電、變電、用電等各個環節。在工業用戶側，可幫助企業排查設備異常停機原因，分析是否存在諧波超標或電壓波動問題。在新能源并網場景中，在線式監測裝置可對逆變器輸出的電能質量進行持續評估。
